Kalıp SistemleriFormwork SystemsSystèmes de coffrage

Şaft PlatformuShaft PlatformPlateforme de gaine

Asansör boşluklarında tek vinç hamlesiyle kat atlayan platformLift-shaft platform that moves up a floor in one crane liftPlateforme de gaine d'ascenseur qui monte d'un étage en une seule levée de grue

Şaft Platformu

Şaft platformu, asansör boşluklarında perde kalıplarının oturacağı ve işçilerin güvenle çalışabileceği bir platform oluşturmak için tasarlanmıştır. Platform vinç yardımıyla tek seferde bir üst kata çıkarılır.The shaft platform creates a base for the wall formwork and a safe place to work inside lift shafts. A crane raises it to the next floor in a single lift.La plateforme de gaine crée une base pour le coffrage des voiles et un poste de travail sûr à l'intérieur des gaines d'ascenseur. Une grue la monte à l'étage suivant en une seule levée.

Platform kirişiPlatform beamPoutre de plateforme100 – 160 cm
AskıGravity pawlCliquet à gravité15,8 kg
Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

  • ✓Kiriş uçlarındaki mafsallı askılar platformun yukarı hareketine izin verir, aşağı hareketini engellerGravity pawls at the beam ends let the platform move up and stop it moving downLes cliquets à gravité en bout de poutre laissent monter la plateforme et l'empêchent de descendre
  • ✓Askılar perdede bırakılan yuvalara oturur; perde kalıbı platform üzerinde taşınırPawls sit in pockets left in the wall; the wall formwork rides on the platformLes cliquets se logent dans des réservations laissées dans le voile ; le coffrage du voile repose sur la plateforme
  • ✓Tek vinç hamlesiyle bir üst kata geçişMoves to the next floor in one crane liftPasse à l'étage suivant en une seule levée de grue
  • ✓Şaft rezervasyon kalıbı ile askı yuvaları oluşturulurShaft box-outs form the pockets for the pawlsLes boîtes de réservation forment les logements des cliquets
📄 Bu ürünün PDF kataloğunu indir📄 Download this product's PDF catalog📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Platform kirişiPlatform beamPoutre de plateforme100 – 160 cm
AskıGravity pawlCliquet à gravité15,8 kg

Nasıl çalışır?How it worksFonctionnement

Şaft platformu monte edilir ve askılar perde içindeki yuvalara takılır. Perde kalıbı platforma yerleştirilir ve beton dökülür.The platform is assembled and its pawls are set into the pockets in the wall. The wall formwork is placed on the platform and concrete is poured.La plateforme est assemblée et ses cliquets sont placés dans les réservations du voile. Le coffrage du voile est posé sur la plateforme et le béton est coulé.

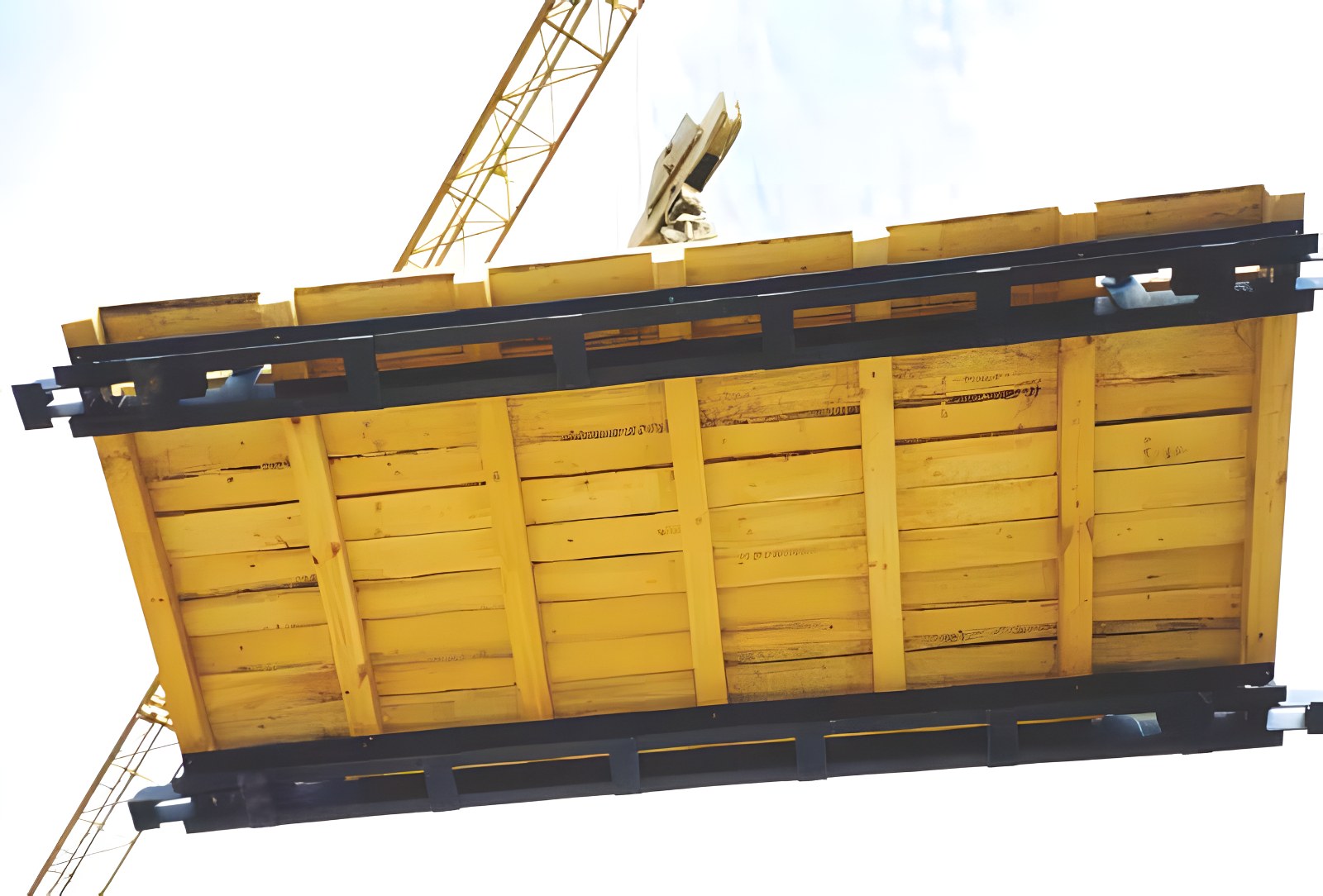

Vinç platformu tek hamlede üst kata çeker. Askılar aşağı dönerek yukarı harekete izin verir.The crane lifts the platform to the next stage in one move; the pawls fold down to allow the upward movement.La grue lève la plateforme jusqu'à l'étape suivante en un seul mouvement ; les cliquets se replient pour permettre la montée.
Askılar üst kattaki yuvalara oturur ve taşıma tamamlanır. Perde kalıbı yeniden platforma alınır.The pawls drop into the pockets at the next stage and the move is complete. The wall formwork is placed back on the platform.Les cliquets retombent dans les réservations de l'étape suivante et le déplacement est terminé. Le coffrage du voile est replacé sur la plateforme.

Sistem bileşenleriSystem componentsComposants du système

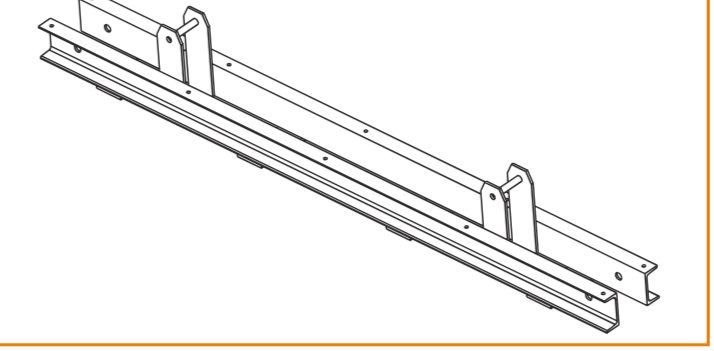

Şaft Platform Kirişi

Şaft Platform KirişiShaft Platform BeamPoutre de plateforme de gaine

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF500134,50100
BCF500240,10120
BCF500345,20140
BCF500450,00160

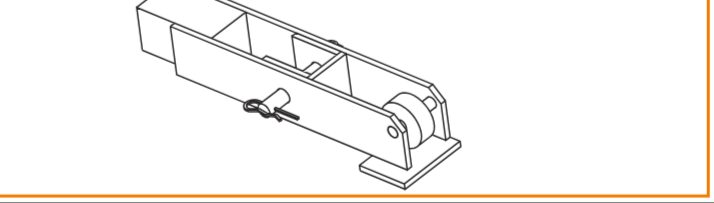

Şaft Platform Askısı

Şaft Platform AskısıShaft Platform Gravity PawlCliquet à gravité de plateforme de gaine

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF500515,80

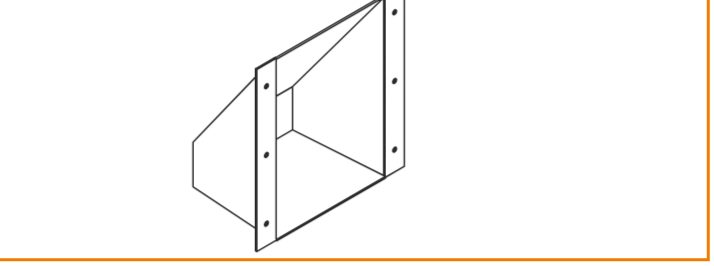

Şaft Rezervasyon Kalıbı

Şaft Rezervasyon KalıbıShaft Box-OutBoîte de réservation de gaine

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF50062,20
Çelik Kuşak

Çelik KuşakSteel WalerMoise acier

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)ProfilProfileProfil
BCF000114,3075NPU 100
BCF000220,10100NPU 100
BCF000324,70125NPU 100
BCF000430,90150NPU 100
BCF000533,50175NPU 100
BCF000639,90200NPU 100
BCF000747,10225NPU 100
BCF000848,10250NPU 100
BCF000958,10275NPU 100
BCF001060,50300NPU 100

Projeye göre özel ölçü ve kesitlerde üretilebilir.Special sizes and sections can be produced for the project.Des dimensions et sections spéciales peuvent être produites pour le projet.

Payanda Bağlantı Başlığı

Payanda Bağlantı BaşlığıPush-Pull Prop HeadTête d'étai tire-pousse

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00412,60

Payandaların çelik kuşaklara bağlantısını sağlar.Connects push-pull props to steel walers.Relie les étais tire-pousse aux moises acier.

Çift Kollu Payanda

Çift Kollu PayandaPush-Pull PropÉtai tire-pousse

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCF004423,20165225
BCF004525,90225285
BCF004631,20300360
BCF004734,40330390
BCF004838,00435495

6 m ve üzeri perdelerde kalıbı şaküle almak için payanda bağlantı başlığı ve payanda tabanı ile kullanılır.For walls of 6 m and higher, used with the push-pull prop head and base plate to plumb the formwork.Pour les voiles de 6 m et plus, s'utilise avec la tête et la platine d'étai tire-pousse pour mettre le coffrage d'aplomb.

Payanda Tabanı (Tekli)

Payanda Tabanı (Tekli)Prop Base Plate (Single)Platine d'étai (simple)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00491,80

Bir pim ve bir kopilya ile kullanılır.Used with one pin and one cotter pin.S'utilise avec une goupille et une clavette.

Payanda Tabanı (İkili)

Payanda Tabanı (İkili)Prop Base Plate (Double)Platine d'étai (double)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00503,50

İki pim ve iki kopilya ile kullanılır.Used with two pins and two cotter pins.S'utilise avec deux goupilles et deux clavettes.

Pim

PimPinGoupille

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00420,40

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

Kopilya

KopilyaCotter PinClavette

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00430,03
Vinç Kulpu Takımı

Vinç Kulpu TakımıCrane Lifting Hook SetJeu de crochets de levage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00404,70

Her kalıp bloğu için en az iki adet kullanılmalıdır.At least two per formwork unit.Au moins deux par unité de coffrage.

H20 Kuşak Bağlantı Klipsi

H20 Kuşak Bağlantı KlipsiH20 Hook StrapGriffe de fixation H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00210,80

Ahşap kirişlerin çelik kuşaklara bağlantısını sağlar.Connects timber beams to steel walers.Relie les poutres bois aux moises acier.

H20 Ahşap Kiriş

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF005212,30245
BCF005313,30265
BCF005414,50290
BCF005516,50330
BCF005618,00360
BCF005719,50390
BCF005822,50450
BCF005924,50490
BCF006029,50590

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.

Plywood Ahşap Pano (2500 × 1250 × 18 mm)Plywood Panel (2500 × 1250 × 18 mm)Panneau contreplaqué (2500 × 1250 × 18 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Uzunluk (cm)Length (cm)Longueur (cm)Kalınlık (mm)Thickness (mm)Épaisseur (mm)
BCF006140,0012525018

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
