Kalıp SistemleriFormwork SystemsSystèmes de coffrage

Endüstriyel Kolon ve Perde Kalıp SistemiIndustrial Column & Wall Formwork SystemCoffrage industriel pour poteaux et voiles

H20 kirişli, çelik kuşaklı esnek kalıpFlexible H20 timber-beam formwork with steel walersCoffrage flexible à poutres bois H20 et moises acier

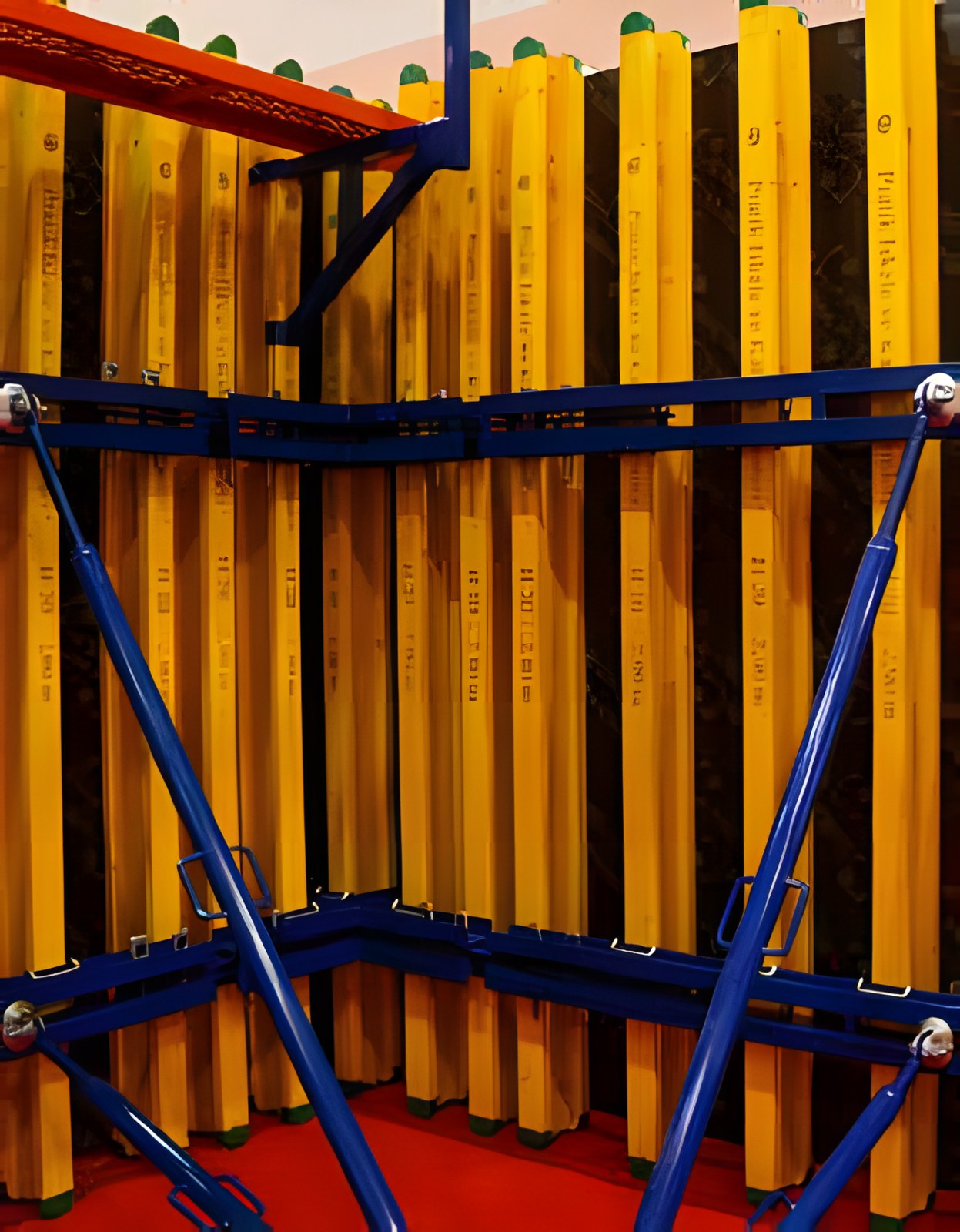

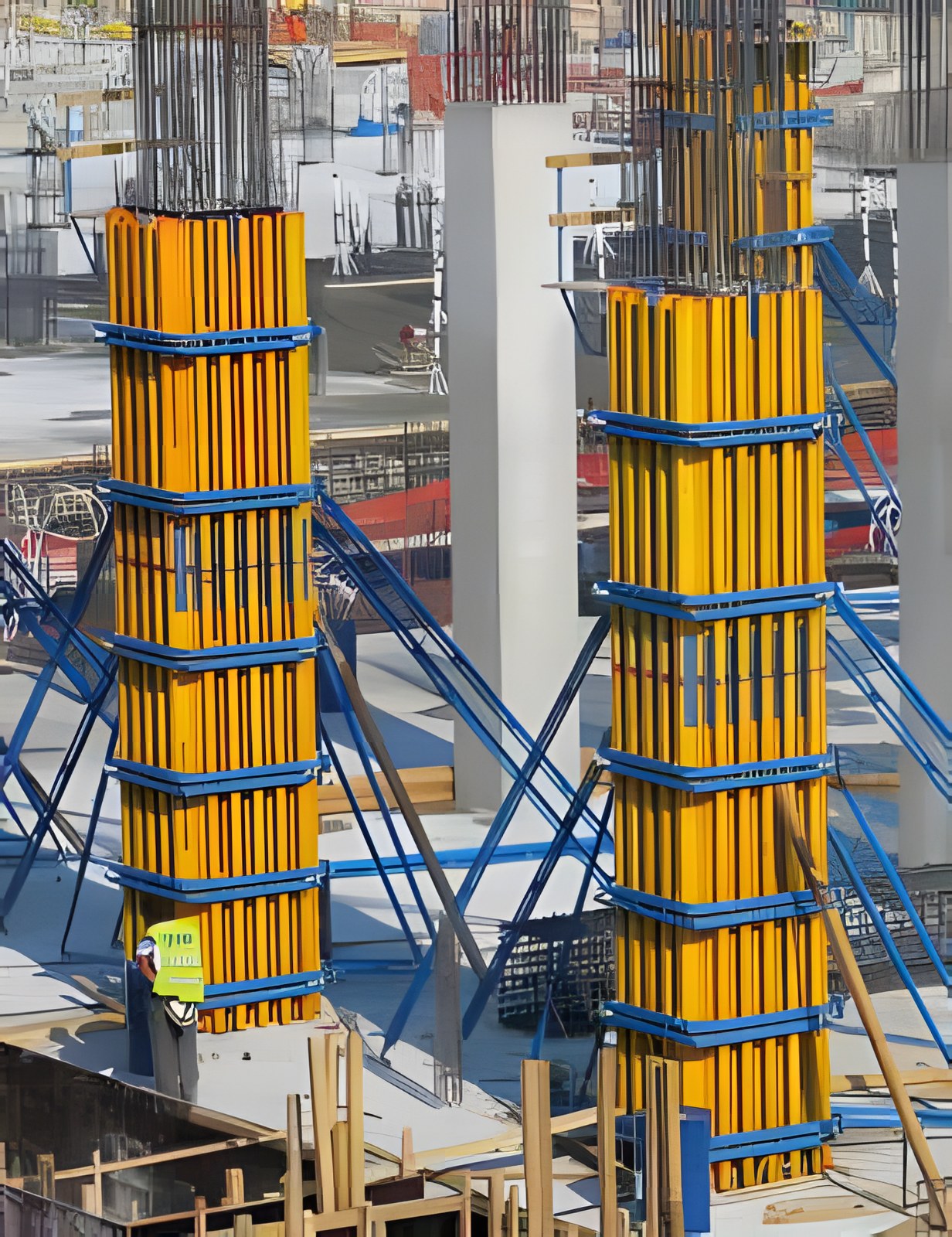

Endüstriyel Kolon ve Perde Kalıp Sistemi

Sistem temel olarak plywood, H20 ahşap kiriş, çelik kuşaklar ve çelik aksesuarlardan oluşur. Ana elemanların yerleri değiştirilerek farklı dayanım, ebat ve kesitlere uyarlanır; paneller birleştirilerek daha büyük panolar oluşturulur.Built from plywood, H20 timber beams, steel walers and steel accessories. Moving the main components adapts it to different strengths, sizes and sections, and panels can be joined into larger units.Composé de contreplaqué, de poutres bois H20, de moises acier et d'accessoires acier. En déplaçant les éléments principaux, il s'adapte à différentes résistances, dimensions et sections, et les panneaux peuvent être assemblés en unités plus grandes.

Standart pano genişliğiStandard panel widthLargeur de panneau standard100 – 300 cm (25 cm adım / steps)
Kalıp yüksekliğiFormwork heightHauteur de coffrage250 – 600 cm
Kolon kalıbı maks. beton basıncıColumn form max. concrete pressurePression de béton max. (coffrage de poteau)90 kN/m²
Maks. H20 aralığı (kolon)Max. H20 spacing (column)Entraxe max. des H20 (poteau)23 cm
Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

  • ✓Aynı malzemeyle farklı kolon ölçüleri elde edilir; üst katlarda küçülen kolonlar ek maliyet yaratmazDifferent column sizes from the same parts, so columns that shrink on upper floors add no costDifférentes sections de poteau avec les mêmes pièces : les poteaux qui diminuent aux étages supérieurs n'entraînent aucun surcoût
  • ✓İş sonuna kadar sökülmeden defalarca kullanılabilirReusable many times without dismantling until the end of the jobRéutilisable de nombreuses fois sans démontage jusqu'à la fin du chantier
  • ✓Kolay montaj, vinçle taşınabilme ve sıva gerektirmemesiyle tasarrufSaves cost: easy assembly, crane-moved, no plasteringÉconomique : montage facile, déplacement à la grue, pas d'enduit
  • ✓Kalıp montaj projeleriyle fire ve uygulama hataları azalırFormwork assembly drawings cut waste and site errorsLes plans de montage du coffrage réduisent les pertes et les erreurs de chantier
  • ✓Çelik ek elemanlar ve dairesel kesimli kerestelerle kavisli perdelerde de kullanılabilirWith steel add-ons and curved timber it also forms curved wallsAvec des compléments acier et du bois cintré, il permet aussi de coffrer des voiles courbes
  • ✓Konut, sanayi, yüksek yapılar, arıtma ve enerji tesisleri, köprü ayaklarıResidential, industrial, high-rise, treatment and power plants, bridge piersRésidentiel, industriel, grande hauteur, stations d'épuration et centrales, piles de pont
📄 Bu ürünün PDF kataloğunu indir📄 Download this product's PDF catalog📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Standart pano genişliğiStandard panel widthLargeur de panneau standard100 – 300 cm (25 cm adım / steps)
Kalıp yüksekliğiFormwork heightHauteur de coffrage250 – 600 cm
Kolon kalıbı maks. beton basıncıColumn form max. concrete pressurePression de béton max. (coffrage de poteau)90 kN/m²
Maks. H20 aralığı (kolon)Max. H20 spacing (column)Entraxe max. des H20 (poteau)23 cm

Kolon genişliğine göre kenar başına H20 kiriş sayısıH20 beams per side by column widthPoutres H20 par face selon la largeur du poteau

Kolon genişliği (cm)Column width (cm)Largeur de poteau (cm)20304050607087
H20 kiriş sayısıH20 beamsPoutres H202233445

Sistem bileşenleriSystem componentsComposants du système

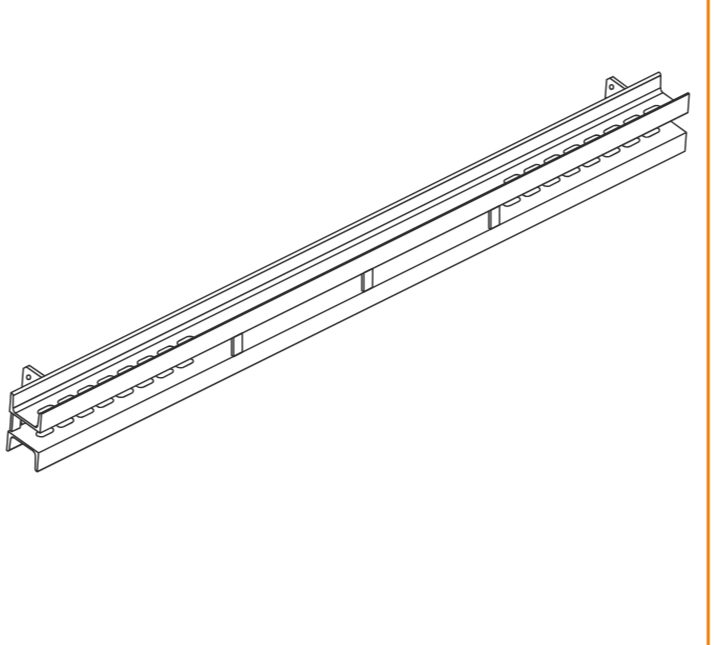

Çelik Kuşak

Çelik KuşakSteel WalerMoise acier

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)ProfilProfileProfil
BCF000114,3075NPU 100
BCF000220,10100NPU 100
BCF000324,70125NPU 100
BCF000430,90150NPU 100
BCF000533,50175NPU 100
BCF000639,90200NPU 100
BCF000747,10225NPU 100
BCF000848,10250NPU 100
BCF000958,10275NPU 100
BCF001060,50300NPU 100

Projeye göre özel ölçü ve kesitlerde üretilebilir.Special sizes and sections can be produced for the project.Des dimensions et sections spéciales peuvent être produites pour le projet.

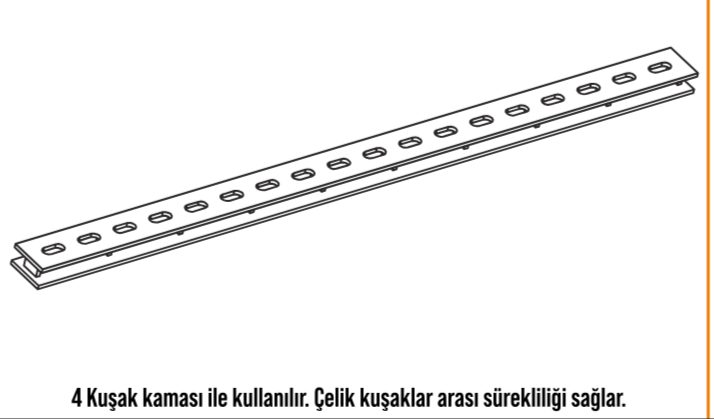

Kuşak Birleştirme Elemanı

Kuşak Birleştirme ElemanıWaler CouplerÉclisse de moise

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF00169,40100
BCF001713,70150

4 kuşak kaması ile kullanılır; çelik kuşaklar arasında süreklilik sağlar.Used with 4 waler wedges for a continuous, tight connection between walers.S'utilise avec 4 clavettes de moise pour une liaison continue et serrée entre moises.

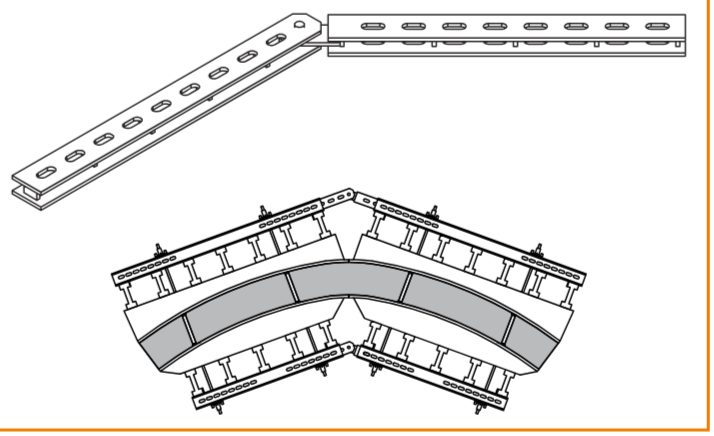

Mafsallı Kuşak Birleştirme Elemanı

Mafsallı Kuşak Birleştirme ElemanıSwivel Waler CouplerÉclisse de moise articulée

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Uzunluk 2 (cm)Length 2 (cm)Longueur 2 (cm)
BCF001812,4065120
BCF001915,0080150

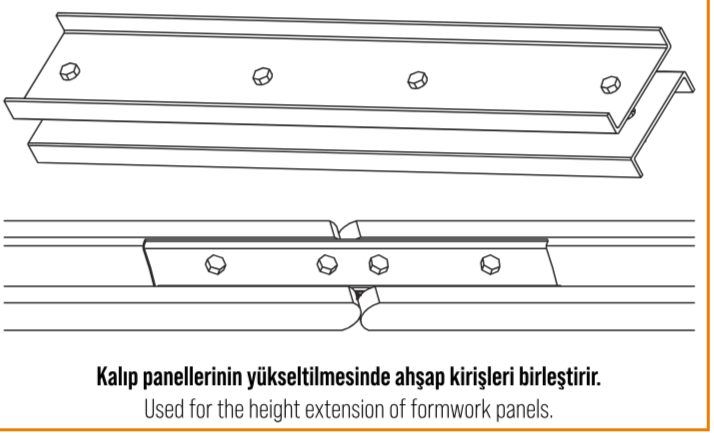

H20 Birleştirme Takımı

H20 Birleştirme TakımıH20 Extension SpliceÉclisse de rallonge H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00206,50

Kalıp panellerinin yükseltilmesinde ahşap kirişleri birleştirir.Joins timber beams to extend panel height.Assemble les poutres bois pour augmenter la hauteur du panneau.

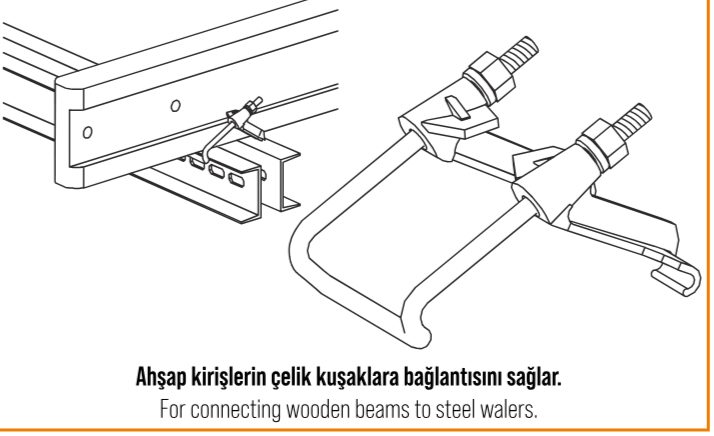

H20 Kuşak Bağlantı Klipsi

H20 Kuşak Bağlantı KlipsiH20 Hook StrapGriffe de fixation H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00210,80

Ahşap kirişlerin çelik kuşaklara bağlantısını sağlar.Connects timber beams to steel walers.Relie les poutres bois aux moises acier.

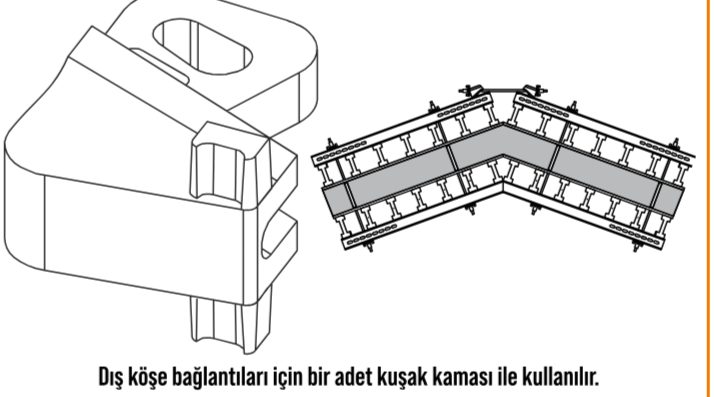

Dış Köşe Birleştirme Elemanı

Dış Köşe Birleştirme ElemanıOuter Corner ConnectorRaccord d'angle extérieur

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00222,60

Dış köşe bağlantıları için bir kuşak kaması ile kullanılır.Used with one waler wedge to tension external corners.S'utilise avec une clavette de moise pour serrer les angles extérieurs.

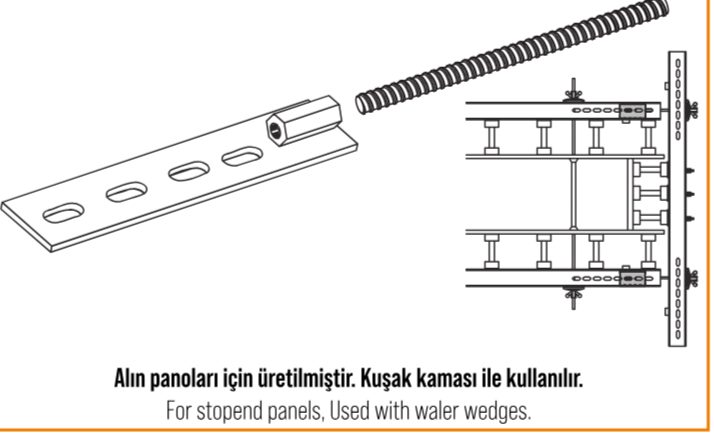

Alın Çektirme Elemanı

Alın Çektirme ElemanıStop-End TieTirant d'about

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00233,20

Alın panoları için; kuşak kaması ile kullanılır.For stop-end panels; used with waler wedges.Pour les panneaux d'about ; s'utilise avec des clavettes de moise.

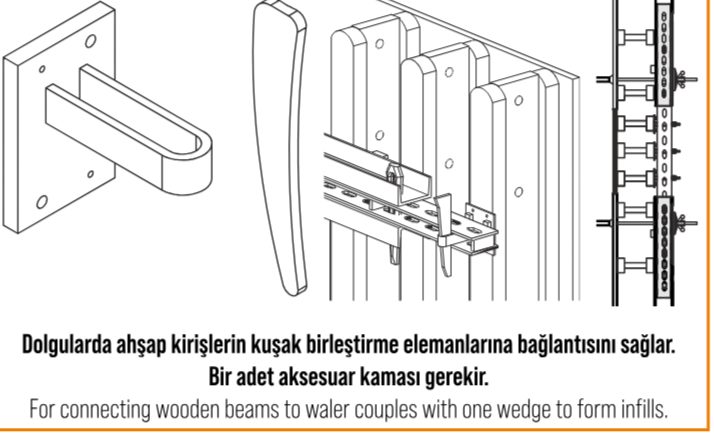

Kiriş Bağlantı Takımı

Kiriş Bağlantı TakımıBeam Compression CouplerRaccord de compensation de poutre

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00241,20

Dolgularda ahşap kirişleri kuşak birleştirme elemanlarına bağlar; bir aksesuar kaması gerekir.Connects timber beams to waler couplers for infills; needs one wedge.Relie les poutres bois aux éclisses de moise pour les compensations ; nécessite une clavette.

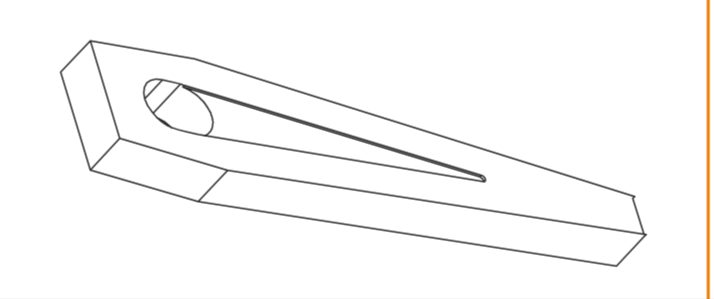

Kuşak Kaması

Kuşak KamasıWaler WedgeClavette de moise

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00260,40

Kuşak birleştirme, dış köşe ve alın bağlantı elemanlarıyla kullanılır.Used with waler couplers, outer corner connectors and stop-end ties.S'utilise avec les éclisses de moise, les raccords d'angle extérieur et les tirants d'about.

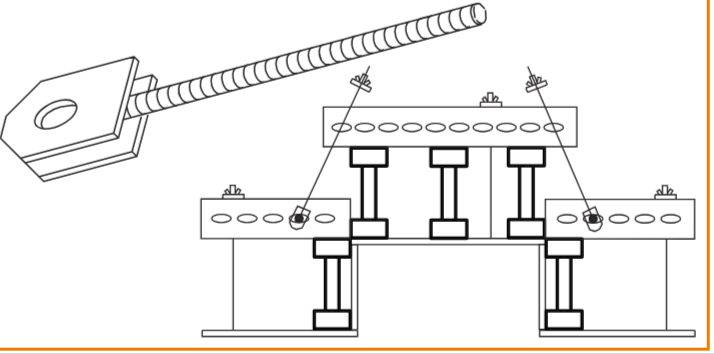

Çektirme Mili

Çektirme MiliPulling BarBarre de traction

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00272,10

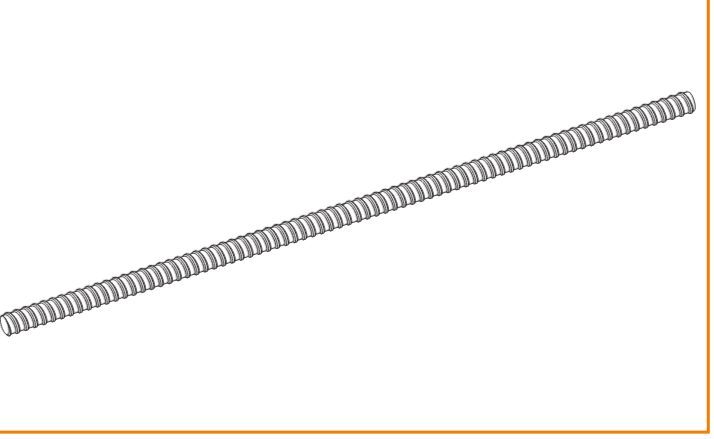

Tie Rod (Ankraj) Mili

Tie Rod (Ankraj) MiliTie RodTige de coffrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Çap (mm)Diameter (mm)Diamètre (mm)
BCF00281,5010017
BCF00291,9012517
BCF00302,3015017
BCF00312,6017517
BCF00323,0020017
BCF00333,4022517
BCF00343,8025017
BCF00353,0030024

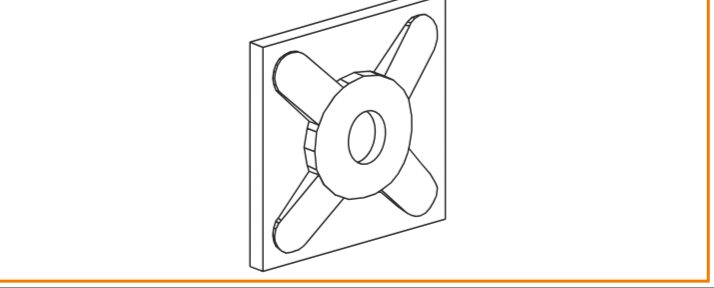

Ayna

AynaTie PlatePlaque d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00360,50

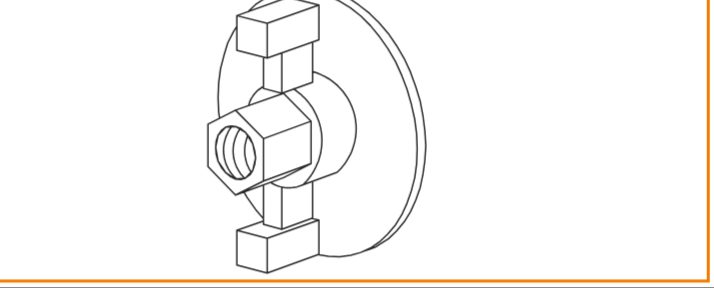

Tie Rod Somunu

Tie Rod SomunuWing NutÉcrou papillon

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00370,50

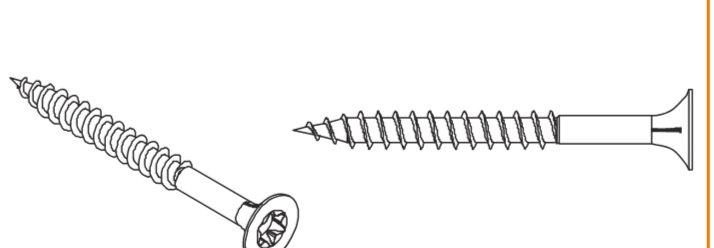

Ahşap Vidası (6/60)

Ahşap Vidası (6/60)Timber Screw (6/60)Vis à bois (6/60)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00380,02

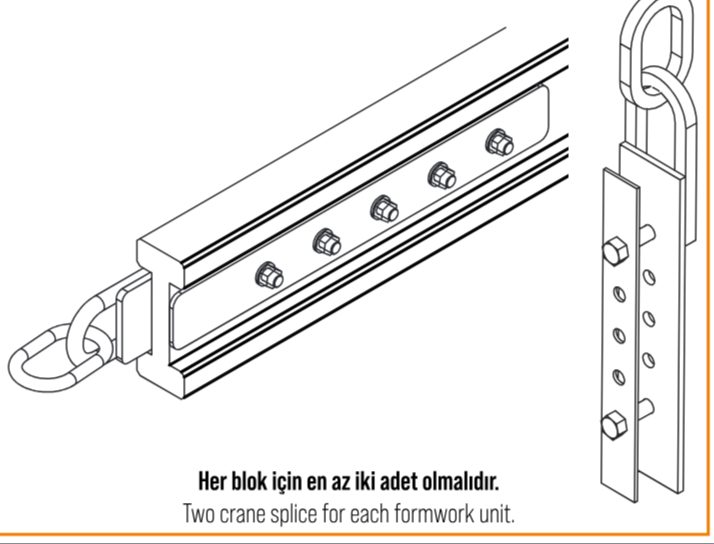

Vinç Kulpu Takımı

Vinç Kulpu TakımıCrane Lifting Hook SetJeu de crochets de levage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00404,70

Her kalıp bloğu için en az iki adet kullanılmalıdır.At least two per formwork unit.Au moins deux par unité de coffrage.

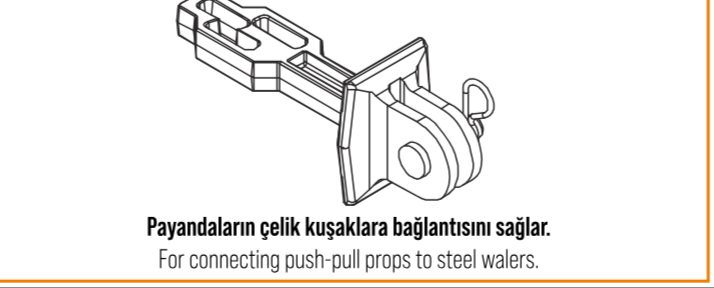

Payanda Bağlantı Başlığı

Payanda Bağlantı BaşlığıPush-Pull Prop HeadTête d'étai tire-pousse

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00412,60

Payandaların çelik kuşaklara bağlantısını sağlar.Connects push-pull props to steel walers.Relie les étais tire-pousse aux moises acier.

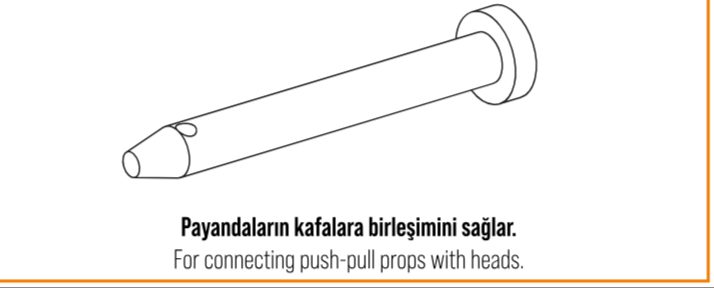

Pim

PimPinGoupille

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00420,40

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

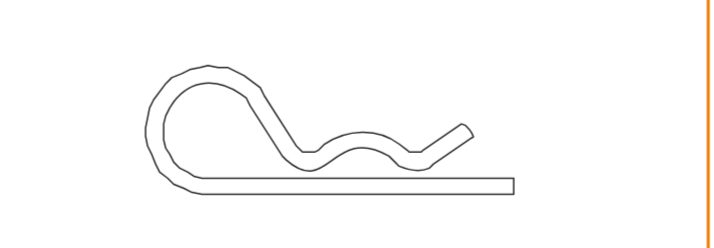

Kopilya

KopilyaCotter PinClavette

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00430,03

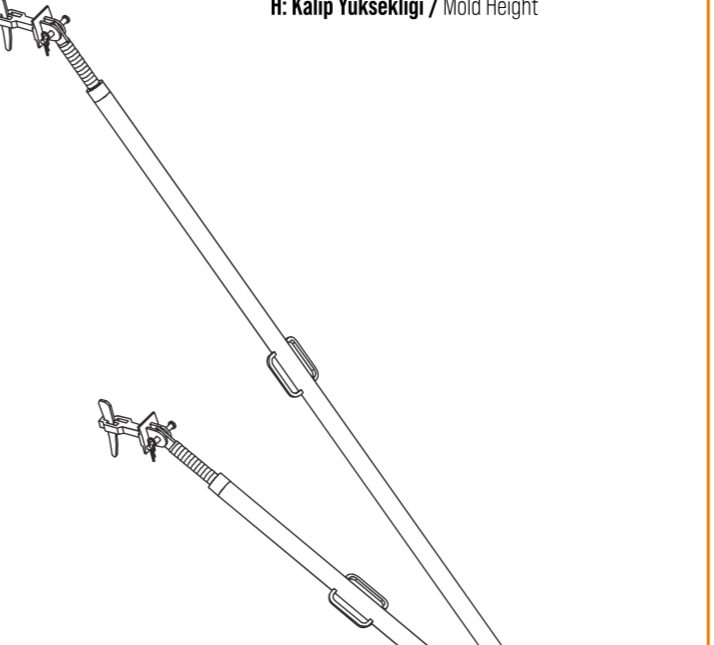

Çift Kollu Payanda

Çift Kollu PayandaPush-Pull PropÉtai tire-pousse

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCF004423,20165225
BCF004525,90225285
BCF004631,20300360
BCF004734,40330390
BCF004838,00435495

6 m ve üzeri perdelerde kalıbı şaküle almak için payanda bağlantı başlığı ve payanda tabanı ile kullanılır.For walls of 6 m and higher, used with the push-pull prop head and base plate to plumb the formwork.Pour les voiles de 6 m et plus, s'utilise avec la tête et la platine d'étai tire-pousse pour mettre le coffrage d'aplomb.

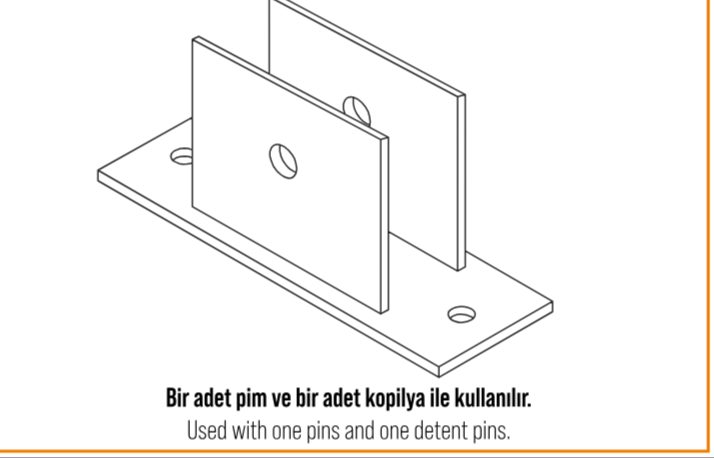

Payanda Tabanı (Tekli)

Payanda Tabanı (Tekli)Prop Base Plate (Single)Platine d'étai (simple)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00491,80

Bir pim ve bir kopilya ile kullanılır.Used with one pin and one cotter pin.S'utilise avec une goupille et une clavette.

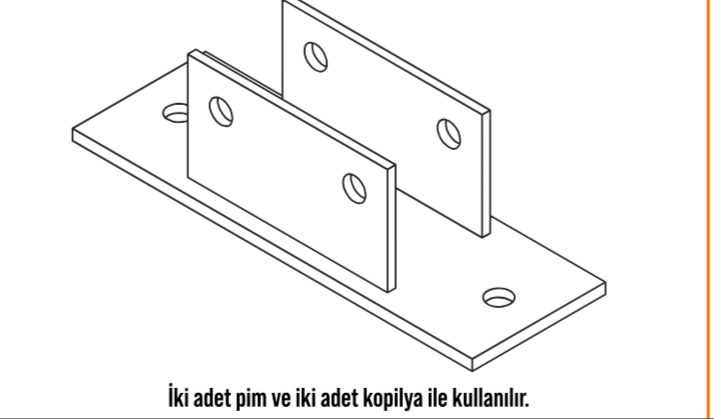

Payanda Tabanı (İkili)

Payanda Tabanı (İkili)Prop Base Plate (Double)Platine d'étai (double)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00503,50

İki pim ve iki kopilya ile kullanılır.Used with two pins and two cotter pins.S'utilise avec deux goupilles et deux clavettes.

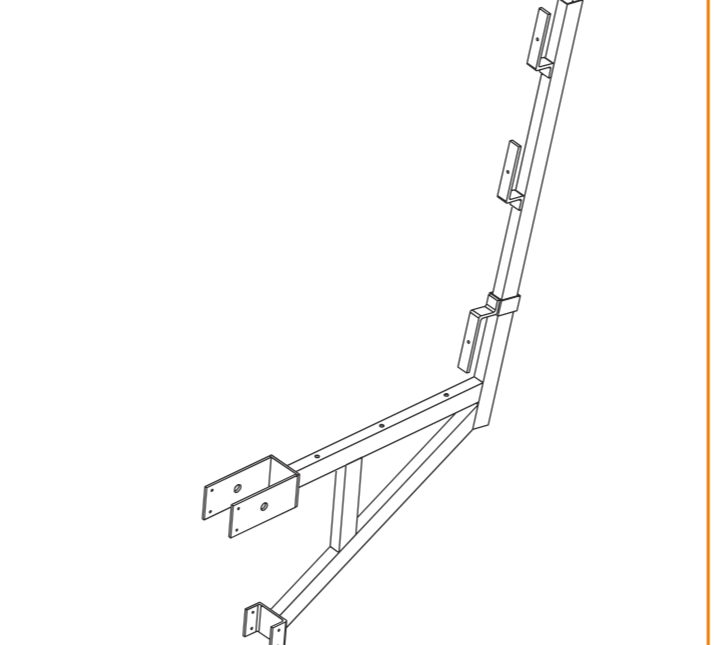

Çalışma Konsolu

Çalışma KonsoluWalkway BracketConsole de passerelle

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00518,40

İdeal kullanım aralığı 1,25 m. Bir cıvata ve bir somunla H20 kirişe montajlanır.Recommended spacing 1.25 m. Fixed to the H20 beam with one bolt and one nut.Entraxe recommandé 1,25 m. Fixée à la poutre H20 par un boulon et un écrou.

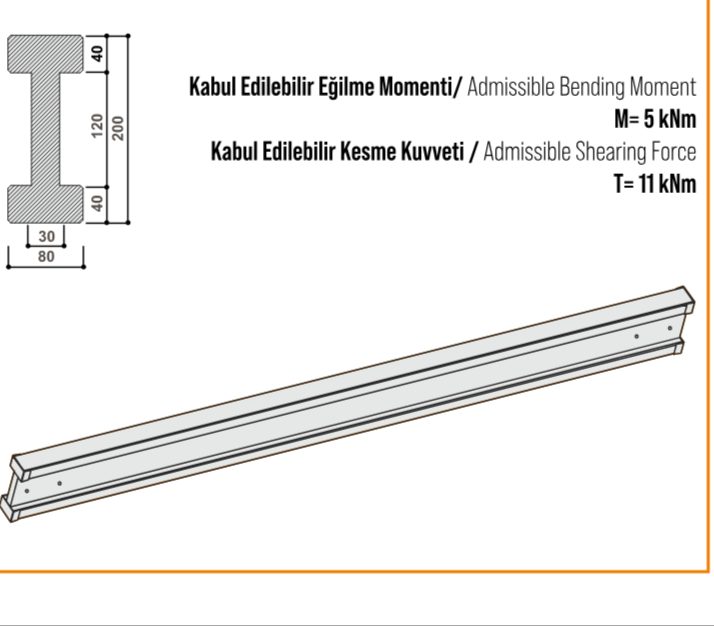

H20 Ahşap Kiriş

H20 Ahşap KirişH20 Timber BeamPoutre bois H20

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF005212,30245
BCF005313,30265
BCF005414,50290
BCF005516,50330
BCF005618,00360
BCF005719,50390
BCF005822,50450
BCF005924,50490
BCF006029,50590

Kabul edilebilir eğilme momenti M = 5 kNm, kabul edilebilir kesme kuvveti T = 11 kN.Admissible bending moment M = 5 kNm, admissible shear force T = 11 kN.Moment fléchissant admissible M = 5 kNm, effort tranchant admissible T = 11 kN.

Plywood Ahşap Pano (2500 × 1250 × 18 mm)Plywood Panel (2500 × 1250 × 18 mm)Panneau contreplaqué (2500 × 1250 × 18 mm)

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Uzunluk (cm)Length (cm)Longueur (cm)Kalınlık (mm)Thickness (mm)Épaisseur (mm)
BCF006140,0012525018

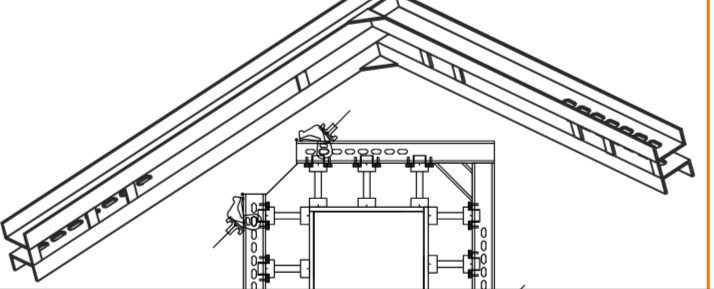

Kolon Kuşağı

Kolon KuşağıColumn WalerMoise de poteau

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Uzunluk 2 (cm)Length 2 (cm)Longueur 2 (cm)ProfilProfileProfil
BCF006260,10150150NPU 100
BCF006352,00130130NPU 100
BCF006446,70110110NPU 100
BCF006535,309090NPU 100
BCF006628,207070NPU 100

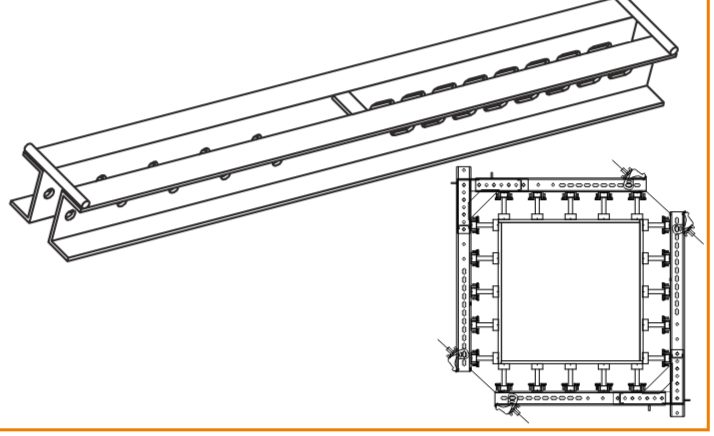

Ayarlanabilir Kolon Kuşağı

Ayarlanabilir Kolon KuşağıAdjustable Column WalerMoise de poteau réglable

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF006724,30115
BCF006831,40145

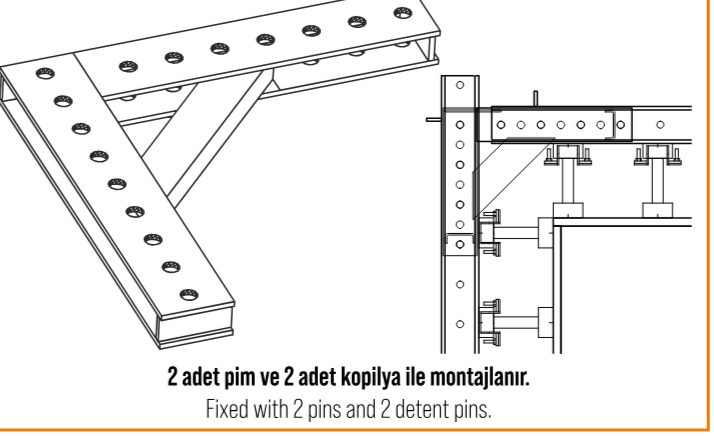

Ayarlanabilir Köşe Gönyesi

Ayarlanabilir Köşe GönyesiAdjustable Corner SquareÉquerre d'angle réglable

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Uzunluk 2 (cm)Length 2 (cm)Longueur 2 (cm)
BCF00698,704545

2 pim ve 2 kopilya ile montajlanır.Fixed with 2 pins and 2 cotter pins.Fixée par 2 goupilles et 2 clavettes.

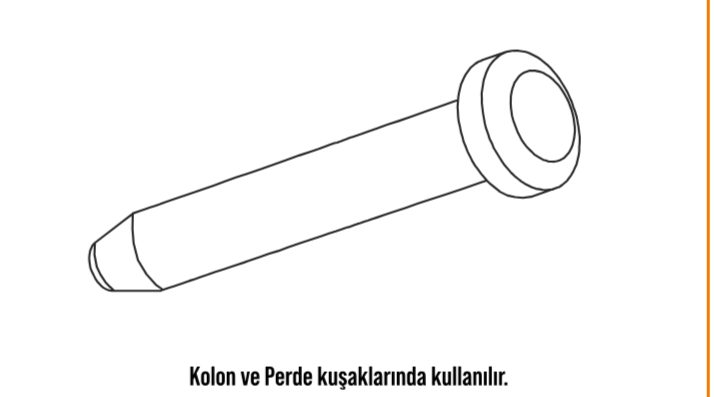

Bağlantı Pimi

Bağlantı PimiConnection PinGoupille de liaison

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF00700,40120

Kolon ve perde kuşaklarında kullanılır.Used on column and wall walers.S'utilise sur les moises de poteau et de voile.

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
