Çelik Çerçeveli Panel Kalıp Sistemi

Sac veya plywood yüzeyli, çelik çerçeveli panolardan oluşan sistem 40 kN/m² beton basıncına dayanır. Panolar elle taşınabilir ya da bloklar halinde vinçle taşınır; tek bir bağlantı elemanıyla tek çekiç darbesinde birbirine kilitlenir.A system of steel- or plywood-faced, steel-framed panels rated for 40 kN/m² concrete pressure. Panels can be carried by hand or craned in blocks, and a single connector locks them together with one hammer blow.Un système de panneaux à cadre acier, peau acier ou contreplaqué, dimensionnés pour une pression de béton de 40 kN/m². Les panneaux se portent à la main ou se déplacent en blocs à la grue, et un seul raccord les verrouille d'un coup de marteau.

Beton basıncıConcrete pressurePression de béton40 kN/m²
Pano yükseklikleriPanel heightsHauteurs de panneau60 / 150 / 270 / 300 / 330 cm
Pano genişlikleriPanel widthsLargeurs de panneau30 – 240 cm
Teklif İsteyinRequest a QuoteDemander un devis WhatsApp'tan sorun Ask on WhatsApp Demander sur WhatsApp

Öne çıkan özelliklerKey featuresCaractéristiques principales

  • ✓40 kN/m² beton basınç dayanımıRated for 40 kN/m² concrete pressureDimensionné pour une pression de béton de 40 kN/m²
  • ✓Elle veya bloklar halinde vinçle taşınabilirCarried by hand or craned in blocksManutention à la main ou en blocs à la grue
  • ✓Tek bağlantı elemanı, tek çekiç darbesiyle kilitlemeOne connector, locked with a single hammer blowUn seul raccord, verrouillé d'un coup de marteau
  • ✓Aynı ölçüde çok sayıda kolonu olan projeler için idealIdeal for projects with many columns of the same sizeIdéal pour les projets comportant de nombreux poteaux de même section
  • ✓Yatay kullanımla temel betonu, ağır döşeme alınları ve sömeller gibi düşük kesitlere de çözümLaid horizontally it also forms low sections such as foundations, slab edges and footingsPosé à l'horizontale, il coffre aussi les éléments bas : fondations, rives de dalle et semelles
  • ✓Konut, sanayi yapıları ve alışveriş merkezleriResidential, industrial and retail projectsProjets résidentiels, industriels et commerciaux
📄 Bu ürünün PDF kataloğunu indir📄 Download this product's PDF catalog📄 Télécharger le catalogue PDF de ce produit

Teknik özetTechnical summaryRésumé technique

Beton basıncıConcrete pressurePression de béton40 kN/m²
Pano yükseklikleriPanel heightsHauteurs de panneau60 / 150 / 270 / 300 / 330 cm
Pano genişlikleriPanel widthsLargeurs de panneau30 – 240 cm

Sistem bileşenleriSystem componentsComposants du système

330 Panel

330 Panel330 PanelPanneau 330

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Genişlik (cm)Width (cm)Largeur (cm)
BCF6001407,434330240
BCF6002201,700330120
BCF6003162,50033090
BCF6004143,65033075
BCF6005123,56033060
BCF6006104,75033045
BCF600785,45033030
300 Panel

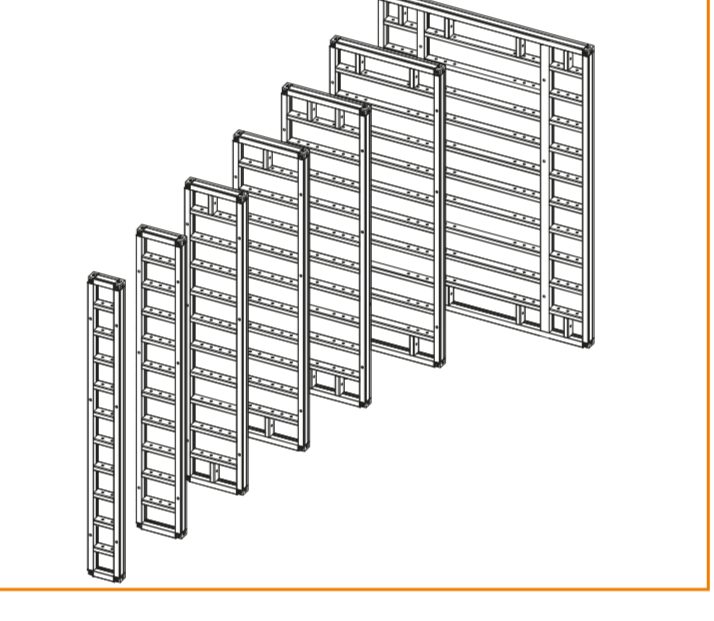

300 Panel300 PanelPanneau 300

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Genişlik (cm)Width (cm)Largeur (cm)
BCF6008372,840300240
BCF6009184,200300120
BCF6010148,50030090
BCF6011131,05030075
BCF6012113,60030060
BCF601395,90030045
BCF601477,40030030
270 Panel

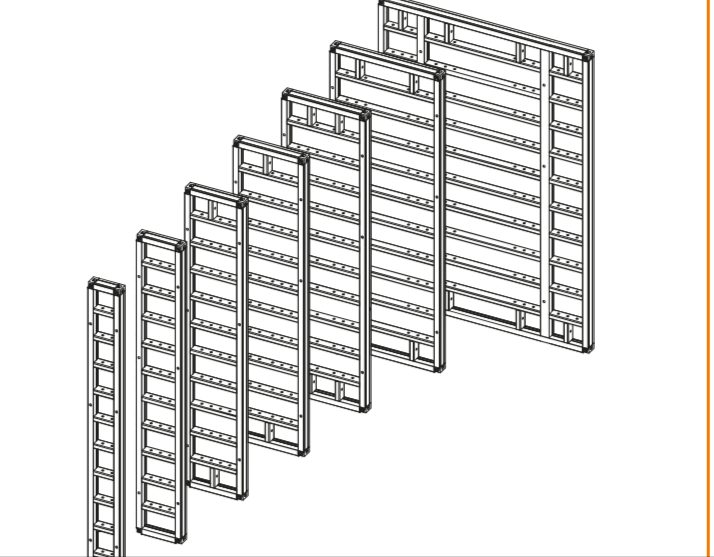

270 Panel270 PanelPanneau 270

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Genişlik (cm)Width (cm)Largeur (cm)
BCF6015336,730270240
BCF6016166,700270120
BCF6017134,90027090
BCF6018118,67527075
BCF6019102,45027060
BCF602086,20027045
BCF602170,10027030

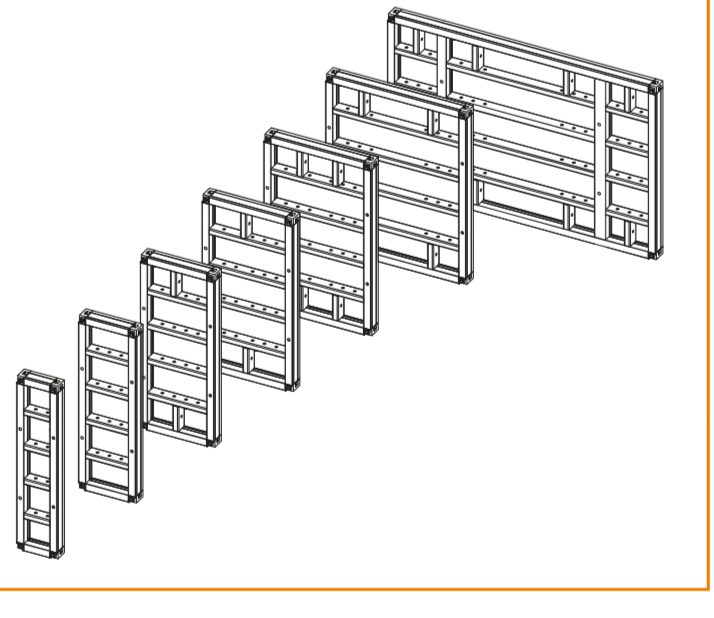

150 Panel

150 Panel150 PanelPanneau 150

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Genişlik (cm)Width (cm)Largeur (cm)
BCF6022196,140150240
BCF602397,200150120
BCF602478,20015090
BCF602568,50015075
BCF602658,90015060
BCF602749,20015045
BCF602839,45015030

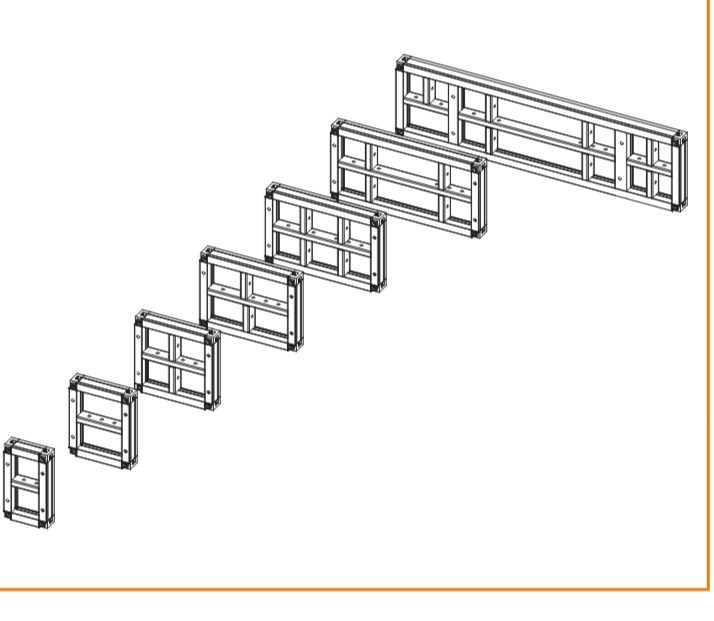

60 Panel

60 Panel60 PanelPanneau 60

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)Genişlik (cm)Width (cm)Largeur (cm)
BCF602992,71060240
BCF603045,90060120
BCF603135,8006090
BCF603231,0506075
BCF603326,3006060
BCF603421,4506045
BCF603516,8006030
İç Köşe Panel

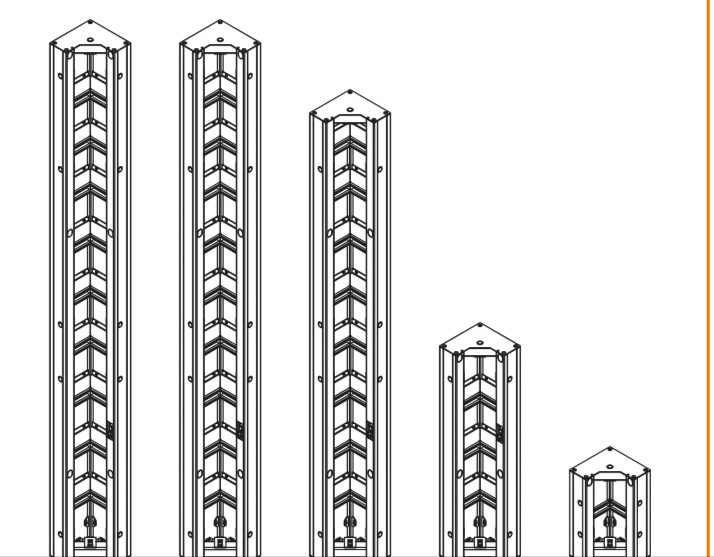

İç Köşe PanelInner Corner PanelPanneau d'angle intérieur

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)
BCF6036130,500330
BCF6037118,500300
BCF6038107,250270
BCF603960,750150
BCF604022,85060

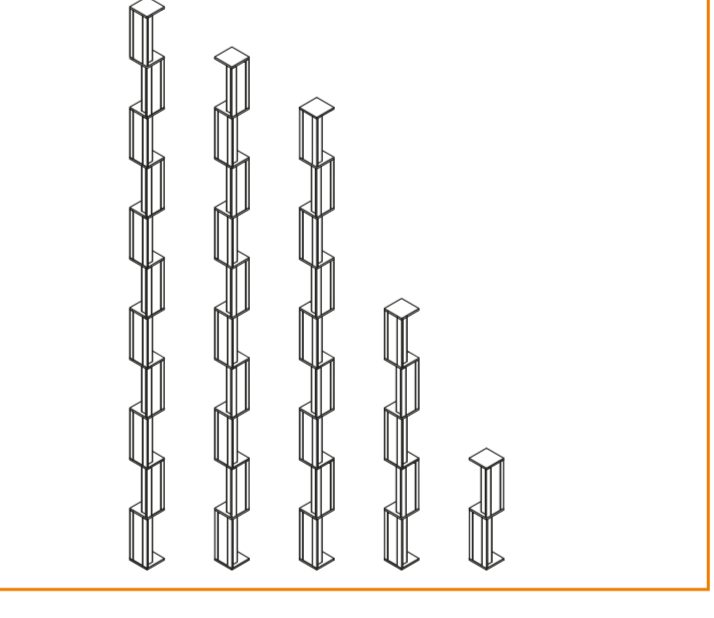

Dış Köşe Panel

Dış Köşe PanelOuter Corner PanelPanneau d'angle extérieur

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)
BCF604134,500330
BCF604231,200300
BCF604327,500270
BCF604418,250150
BCF60458,50060

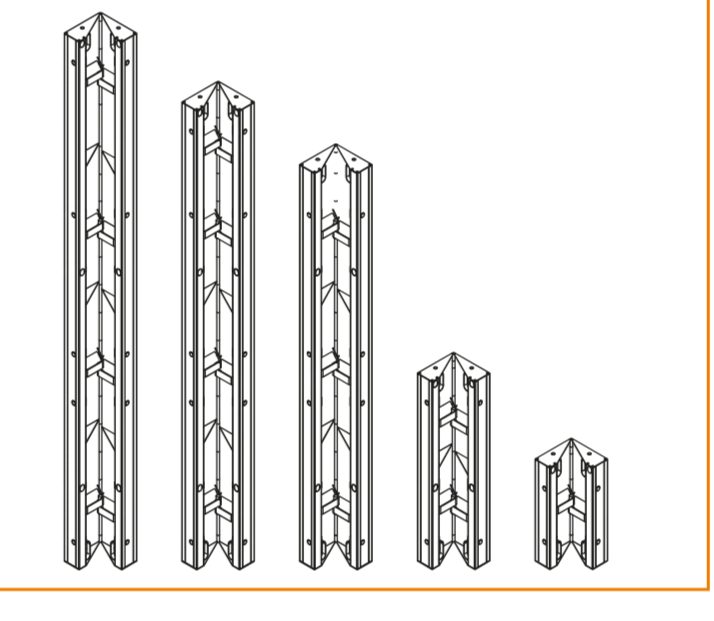

Mafsallı İç Köşe Panel

Mafsallı İç Köşe PanelHinged Inner Corner PanelPanneau d'angle intérieur articulé

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)
BCF6046105,200330
BCF604795,600300
BCF604887,100270
BCF604950,100150
BCF605023,50060

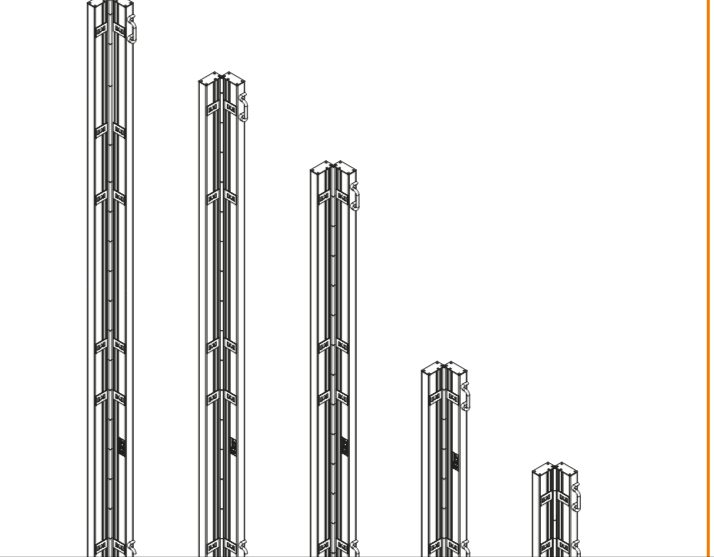

Mafsallı Dış Köşe Panel

Mafsallı Dış Köşe PanelHinged Outer Corner PanelPanneau d'angle extérieur articulé

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Yükseklik (cm)Height (cm)Hauteur (cm)
BCF605184,500330
BCF605277,250300
BCF605369,400270
BCF605441,900150
BCF605519,50060

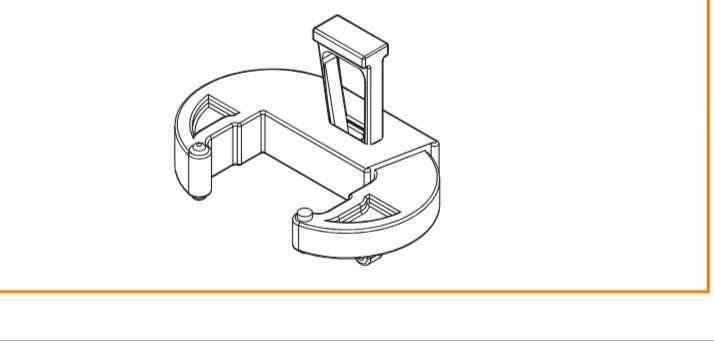

Panel Kilidi

Panel KilidiPanel LockVerrou de panneau

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60563,050
Ayarlı Kilit

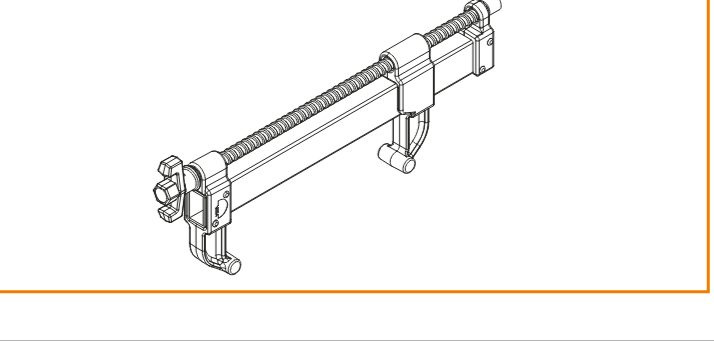

Ayarlı KilitAdjustable LockVerrou réglable

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60575,450
Pano Kuşağı

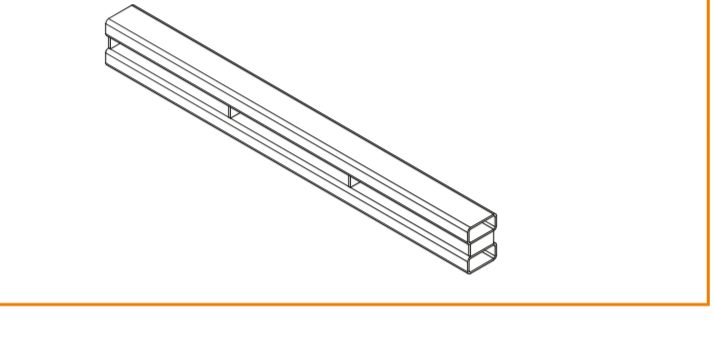

Pano KuşağıPanel WalerMoise de panneau

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF605810,00100
BCF605912,00120
BCF606015,00150
BCF606117,50175
BCF606220,00200

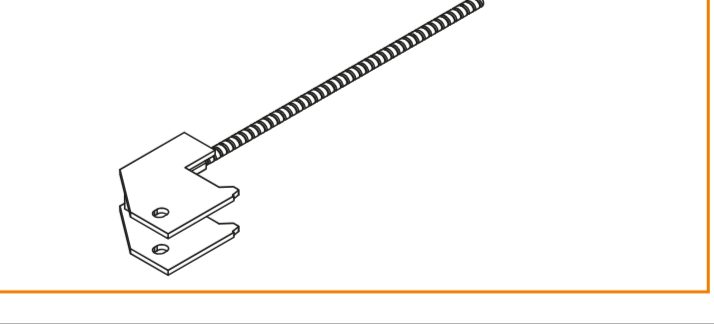

Köşe Bağlantı Mili

Köşe Bağlantı MiliCorner Connection BarBarre de liaison d'angle

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60632,10

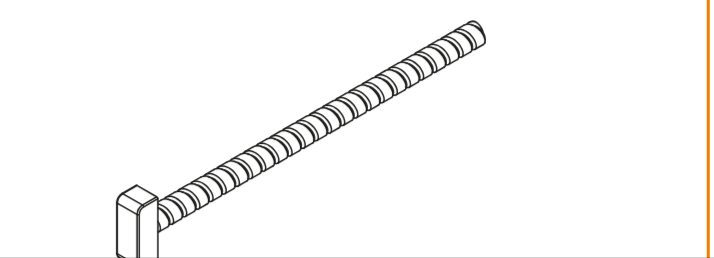

Pano Çektirme Elemanı

Pano Çektirme ElemanıPanel PullerTire-panneau

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60640,550
Kuşak Çektirme Elemanı

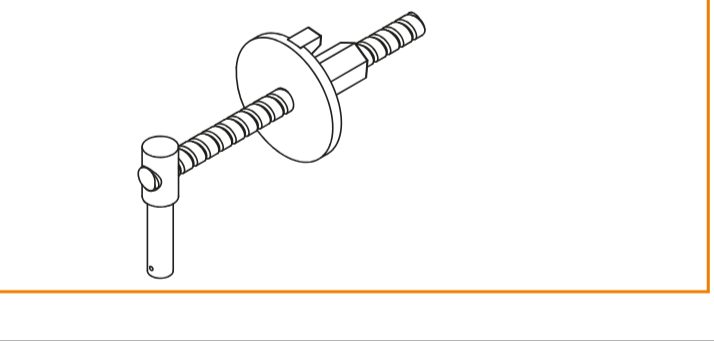

Kuşak Çektirme ElemanıWaler PullerTire-moise

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60651,040

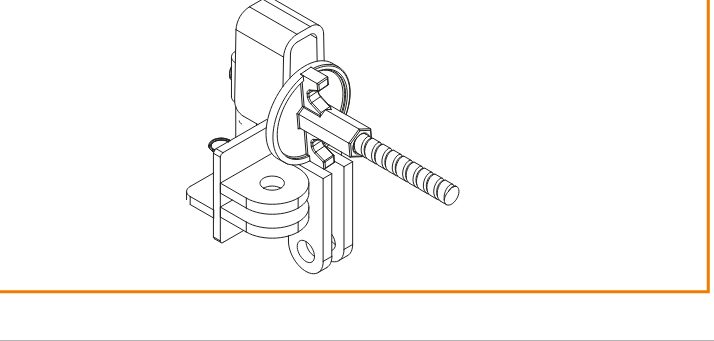

Payanda Başlığı

Payanda BaşlığıProp HeadTête d'étai

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60663,050

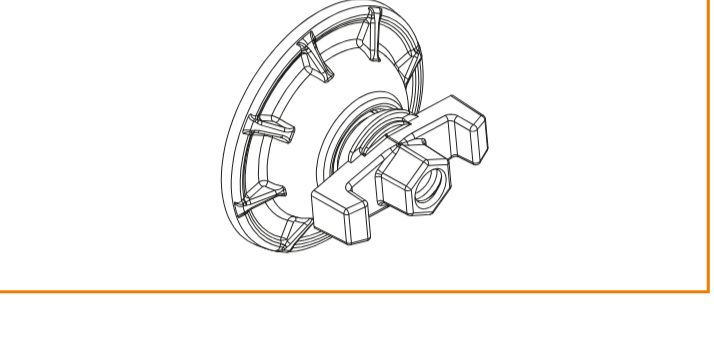

Aynalı Somun Ø120

Aynalı Somun Ø120Anchor Plate Nut Ø120Écrou à plaque Ø120

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60671,250
Çift Kollu Payanda

Çift Kollu PayandaPush-Pull PropÉtai tire-pousse

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)H min (cm)H min (cm)H min (cm)H maks (cm)H max (cm)H max (cm)
BCF004423,20165225
BCF004525,90225285
BCF004631,20300360
BCF004734,40330390
BCF004838,00435495

6 m ve üzeri perdelerde kalıbı şaküle almak için payanda bağlantı başlığı ve payanda tabanı ile kullanılır.For walls of 6 m and higher, used with the push-pull prop head and base plate to plumb the formwork.Pour les voiles de 6 m et plus, s'utilise avec la tête et la platine d'étai tire-pousse pour mettre le coffrage d'aplomb.

Tie Rod (Ankraj) Mili

Tie Rod (Ankraj) MiliTie RodTige de coffrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)Çap (mm)Diameter (mm)Diamètre (mm)
BCF00281,5010017
BCF00291,9012517
BCF00302,3015017
BCF00312,6017517
BCF00323,0020017
BCF00333,4022517
BCF00343,8025017
BCF00353,0030024
Ayna

AynaTie PlatePlaque d'ancrage

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00360,50
Tie Rod Somunu

Tie Rod SomunuWing NutÉcrou papillon

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00370,50
Pim

PimPinGoupille

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00420,40

Payandaların başlıklara bağlantısını sağlar.Connects push-pull props to their heads.Relie les étais tire-pousse à leurs têtes.

Kopilya

KopilyaCotter PinClavette

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF00430,03

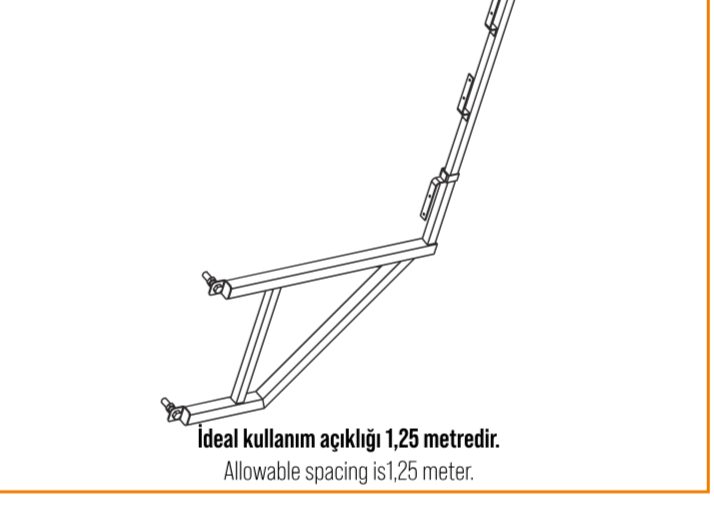

Çalışma Konsolu

Çalışma KonsoluWalkway BracketConsole de passerelle

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF11208,20

İdeal kullanım aralığı 1,25 m.Recommended spacing 1.25 m.Entraxe recommandé 1,25 m.

Konsol Merdiveni

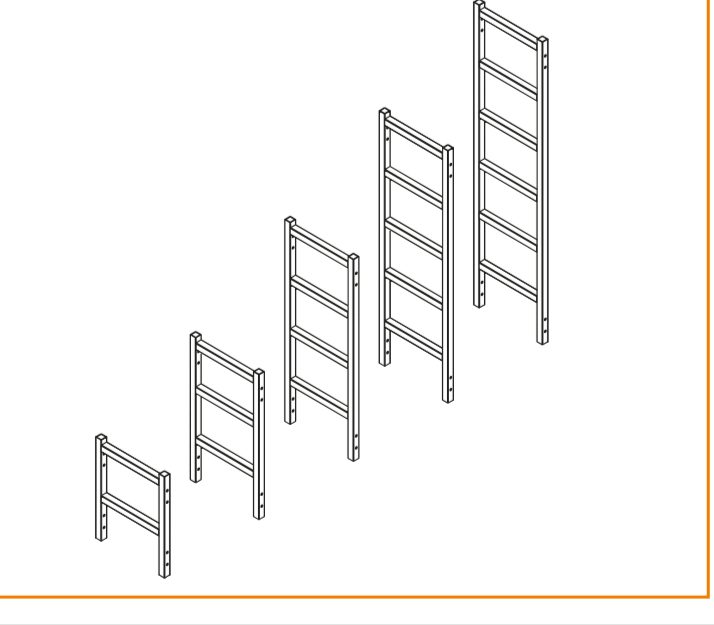

Konsol MerdiveniBracket LadderÉchelle de console

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)Uzunluk (cm)Length (cm)Longueur (cm)
BCF60625,20060
BCF60637,80090
BCF606410,400120
BCF606513,000150
BCF606615,600180
BCF606718,200210
BCF606820,800240
BCF606923,400270
BCF607026,000300
Konsol Merdiveni Bağlantı Elemanı

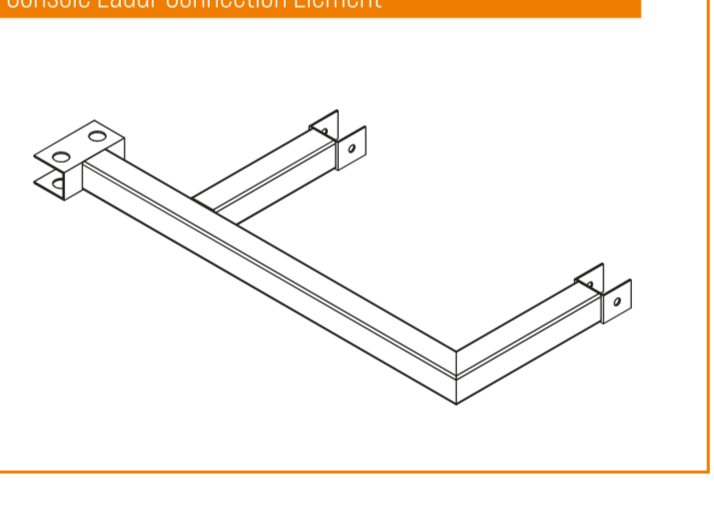

Konsol Merdiveni Bağlantı ElemanıBracket Ladder ConnectorRaccord d'échelle de console

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60595,200

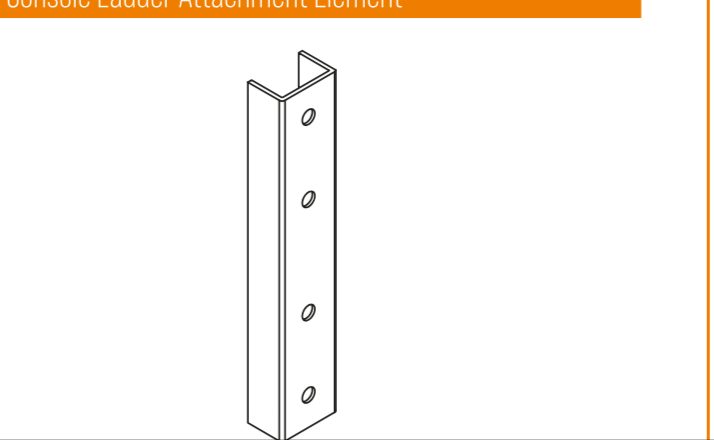

Konsol Merdiveni Ekleme Elemanı

Konsol Merdiveni Ekleme ElemanıBracket Ladder Extension PieceRallonge d'échelle de console

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60601,120

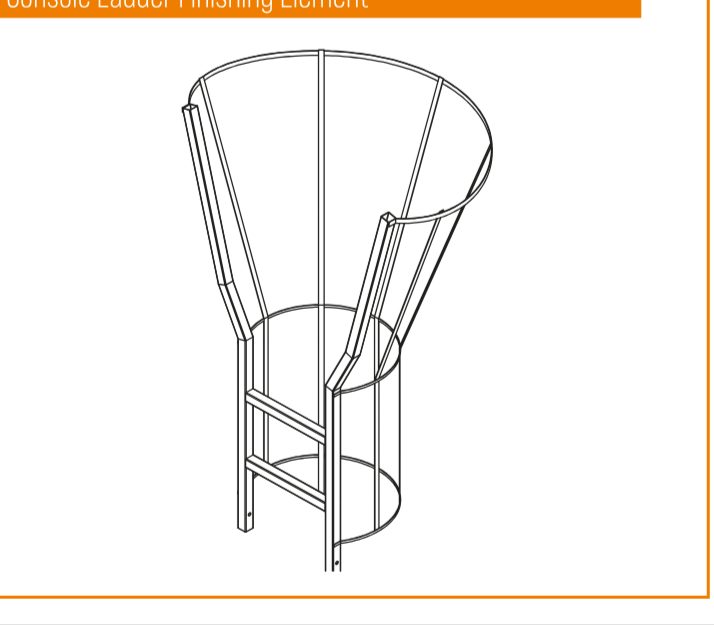

Konsol Merdiveni Bitiş Elemanı

Konsol Merdiveni Bitiş ElemanıBracket Ladder End PieceEmbout d'échelle de console

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF606139,400

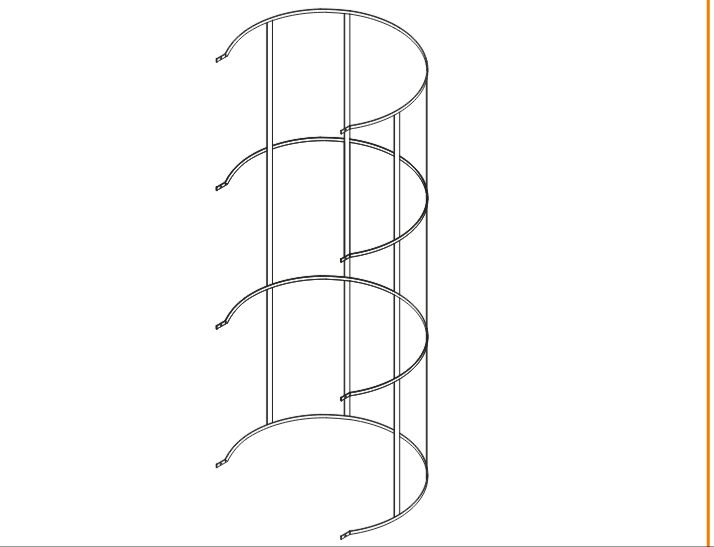

Konsol Merdiveni Korkuluğu

Konsol Merdiveni KorkuluğuBracket Ladder GuardrailGarde-corps d'échelle de console

KodCodeCodeAğırlık (kg)Weight (kg)Poids (kg)
BCF60713,650
BCF60725,840
BCF60738,030
BCF607410,220

Teknik değerler üretici verilerine dayanır; hammadde tedariğine bağlı olarak ±%10 değişebilir. Ağırlıklar nakliye hesabı için brüt değerlerdir. Ölçü, şekil ve ağırlıklar haber verilmeden değişebilir.Technical values are based on manufacturer data and may vary by ±10 % depending on raw material supply. Weights are gross values for shipping estimates. Sizes, shapes and weights may change without notice.Les valeurs techniques proviennent des données du fabricant et peuvent varier de ±10 % selon l'approvisionnement en matières premières. Les poids sont des valeurs brutes pour l'estimation du transport. Dimensions, formes et poids peuvent être modifiés sans préavis.
